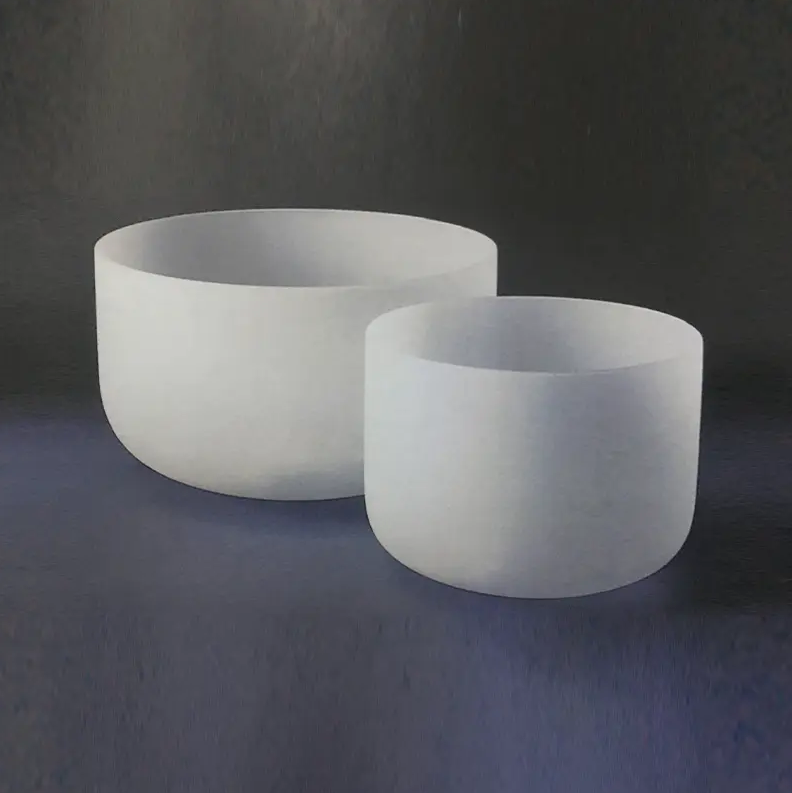

Hvordan optimalisere ytelsen til en kvartsdigel?

Nøkkelstrategier for å optimalisere Kvartsdigel Ytelse

Den mest effektive måten å optimalisere ytelsen til kvartsdigelen på er å kontrollere termiske gradienter, opprettholde strenge forurensningsprotokoller og tilpasse digelkvaliteten til den spesifikke prosesstemperaturen og det kjemiske miljøet. Disse tre faktorene står sammen for de fleste for tidlige feil og utbyttetap i halvleder-, solenergi- og laboratorieapplikasjoner. De følgende avsnittene bryter ned hver optimaliseringsspak med praktisk veiledning.

Velg riktig smeltedigelkarakter for prosessen din

Ikke alle kvartsdigeler er like. Renheten til råsilikaen, produksjonsmetoden (smeltet vs. syntetisk) og OH-innholdet bestemmer alle den øvre driftstemperaturen og kjemisk motstand. Bruk av en underspesifisert smeltedigel er den vanligste årsaken til tidlig svikt.

Sammenligning av vanlige smeltedigelkarakterer

For silisium Czochralski (CZ) prosesser, digler av syntetisk kvalitet med metalliske urenheter under 1 ppm totalt er obligatoriske. Bruk av standardkvalitetsmateriale introduserer jern-, aluminium- og kalsiumforurensning direkte inn i smelten, noe som reduserer levetiden på minoritetsbæreren og enhetens utbytte.

Kontroller termiske gradienter for å forhindre sprekkdannelse

Kvarts har en veldig lav termisk utvidelseskoeffisient (~0,55 × 10⁻⁶/°C), men den er sprø. Raske temperaturendringer skaper bratte indre spenningsgradienter som overskrider materialets bruddmodul ( ~50 MPa ), forårsaker sprekker eller katastrofalt brudd.

Anbefalte oppvarmings- og kjøleramper

• Under 200 °C: rampe på ikke mer enn 10 °C/min — overflatefuktighet og adsorberte gasser må slippe ut gradvis.
• 200 °C til 600 °C: grense til 5 °C/min — dette området krysser overgangssonen α–β cristobalitt hvor volumendringene er betydelige.
• 600 °C til prosesstemperatur: 3–5 °C/min er typisk for store digler (diameter > 300 mm).
• Avkjøling: følg alltid en kontrollert nedstigning; bråkjøling fra over 800 °C forårsaker irreversible mikrobrudd selv uten synlig sprekkdannelse.

I CZ silisiumvekst er en vanlig praksis å holde digelen ved 900 °C for 30–60 minutter under den første rampen for å balansere temperaturen over veggtykkelsen før den heves til silisiumsmeltepunktet (1414 °C).

Minimer avvitrifisering for å forlenge levetiden

Devitrifisering – transformasjonen av amorf silika til krystallinsk kristobalitt – begynner ca. 1000 °C og akselererer over 1200 °C. Når devitrifiseringen sprer seg over den indre veggen, blir digelen mekanisk ustabil og må skiftes ut. Det er den viktigste årsaken til forkortet smeltedigellevetid i høytemperaturapplikasjoner.

Devitrifiseringsforebyggende tiltak

• Minimer forurensning av alkalimetaller. Natrium- og kaliumioner fungerer som kjernedannelseskatalysatorer. Til og med fingeravtrykksrester som inneholder natrium kan sette i gang devitrifisering ved kontaktpunktet.
• Bruk beskyttende belegg. Et tynt belegg av silisiumnitrid (Si₃N4) eller bariumsulfat (BaSO4) på ​​den indre veggen bremser krystalliseringsfronten. I solenergiapplikasjoner har BaSO4-belegg vist seg å forlenge digelens levetid med 15–30 % .
• Begrens kumulativ eksponering ved høye temperaturer. Spor totale timer over 1100 °C; de fleste digler med høy renhet er vurdert for 100–200 timer ved dette området før devitrifisering blir strukturelt betydelig.
• Kjør under inert eller reduserende atmosfære. Oksygenrike miljøer akselererer overflateoksidasjonsreaksjoner som fremmer krystallittkjernedannelse.

Implementer strenge kontaminerings- og håndteringsprotokoller

Overflateforurensning utløser ikke bare devitrifisering, men introduserer også urenheter i sensitive smelter. I halvleder-CZ-prosesser kan en enkelt partikkel av jernsilicid som måler 0,5 μm generere nok jernforurensning til å redusere wafer-minoritetsbærerens levetid under akseptable grenser i den tilstøtende krystallseksjonen.

Beste praksis for håndtering og rengjøring

1. Håndter alltid digler med renromshansker (nitril eller polyetylen, metallfri) — aldri bare hender.
2. Forrens nye digler med en fortynnet HF-løsning (vanligvis 2–5 % HF i 10–15 minutter) etterfulgt av en grundig avionisert vannskylling for å fjerne metalliske oksider fra overflaten fra produksjonen.
3. Tørk digler i ren ovn ved 120 °C i minst 2 timer før bruk for å fjerne adsorbert fuktighet, som kan forårsake voldsomme sprut under oppvarming.
4. Oppbevares i lukkede, støvfrie beholdere; selv kort eksponering i et standard laboratoriemiljø kan avsette partikler som er vanskelig å fjerne etter sintring på overflaten.
5. Inspiser indre overflater under UV-lys før hver bruk - organiske rester fluorescerer og indikerer ufullstendig rengjøring.

Optimaliser digellasting og fyllnivå

Hvordan en digel belastes påvirker direkte termisk spenningsfordeling og smeltedynamikk. Feil lasting skaper lokaliserte varme flekker, ujevn krystallisering og mekaniske spenningskonsentrasjoner som forkorter digelens levetid.

• Fyll til ikke mer enn 80 % av nominell kapasitet. Overfylling øker det hydrostatiske trykket på sideveggene ved forhøyet temperatur, hvor kvarts mykner over ~1665 °C (mykningspunktet). Ved 1200 °C blir krypdeformasjonen målbar under vedvarende belastning.
• Last ladematerialet jevnt. Plassering av en stor polysilisiumklump på den ene siden skaper asymmetrisk oppvarming under nedsmelting, og genererer bøyemomenter i digelveggen.
• Unngå direkte kontakt mellom ladestykker og digelveggen under lasting. Slag under lasting er en ledende årsak til mikrosprekker under overflaten som bare forplanter seg når digelen når prosesstemperatur.
• For rotasjonsassisterte prosesser (f.eks. CZ-trekking), verifiser rotasjonskonsentrisiteten. Selv a 0,5 mm eksentrisitet i digelrotasjon ved 5–10 rpm introduserer sykliske mekaniske påkjenninger som kan trette basen over flere kjøringer.

Overvåk og erstatt basert på målbare indikatorer

Å stole utelukkende på visuell inspeksjon fører til enten for tidlig utskifting (kostnadsavfall) eller forsinket utskifting (risiko for prosessfeil). Kombiner i stedet flere indikatorer for å ta datadrevne beslutninger.

Erstatningsbeslutningskriterier

Implementering av en digellivssykluslogg – sporing av hver kjørings topptemperatur, varighet og inspeksjonsresultat etter kjøring – reduserer vanligvis uventede feil med 40–60 % sammenlignet med tidsbasert utskifting alene, basert på data fra produksjon av høyvolum av silisiumblokker.

Utnytt atmosfære- og trykkkontroll

Atmosfæren rundt digelen under drift har en direkte innvirkning på både digelens materiale og smelterens renhet. Optimalisering av atmosfæriske forhold er en rimelig spak med høy effekt som ofte blir oversett i standard driftsprosedyrer.

• Inertgassrensing (argon eller nitrogen): Flytende argon kl 10–20 L/min gjennom CZ-ovner reduserer SiO-fordampning fra smelteoverflaten, som ellers ville avsettes på kjøligere ovnsvegger og forurense smelten på nytt i påfølgende sykluser.
• Drift med redusert trykk: Løper kl 20–50 mbar (vs. atmosfærisk) under CZ-vekst reduserer CO-partialtrykket, og undertrykker karboninkorporering i krystallen uten å akselerere kvartsoppløsningen.
• Unngå vanndamp: Selv 10 ppm H2O i ovnsatmosfæren øker målbart OH-innholdet i smelten, noe som øker oksygendonordannelsen i silisiumskiver under påfølgende lavtemperaturglødetrinn.

Sammendrag: En praktisk optimaliseringssjekkliste

Følgende sjekkliste konsoliderer kjernehandlingene beskrevet ovenfor til en repeterbar pre-run og in-prosess protokoll:

1. Bekreft at digelkvaliteten samsvarer med prosesstemperatur og renhetskrav.
2. Rengjør med fortynnet HF, skyll med avionisert vann og tørk ved 120 °C i ≥ 2 timer.
3. Inspiser den indre overflaten under UV-lys; avvise digler som viser rester eller mikrosprekker.
4. Last lading jevnt til ≤ 80 % kapasitet; unngå veggstøt under lasting.
5. Rampetemperatur per protokoll: ≤ 5 °C/min gjennom 200–600 °C overgangssone; holde ved 900 °C for termisk ekvilibrering.
6. Oppretthold inertgassstrøm og målovnstrykk gjennom hele kjøringen.
7. Avkjølt under kontrollert nedstigning; slukke aldri fra over 800 °C.
8. Logg kjøredata og inspiser for devitrifisering, veggfortynning og forurensningsindikatorer før du rydder for gjenbruk.

Konsekvent bruk av disse trinnene forlenger gjennomsnittlig levetid for digelen, reduserer materialkostnader per kjøring, og – viktigst av alt – beskytter kvaliteten på produktsmelten eller krystallen som vokser i den.
