Hvordan velge riktig kvartsrørstørrelse for prosjektet ditt?

Å velge riktig kvartsglassrør størrelse krever matching av fire parametere til din applikasjon: ytre diameter (OD), veggtykkelse, lengde og materialkvalitet. Få alle fire riktig og din kvartsrørsovn , UV-lampe, halvlederdiffusjonssystem eller infrarød varmeapparat vil fungere pålitelig i henhold til spesifikasjonen. Gå glipp av en - spesielt veggtykkelse på et trykk- eller vakuumsystem - og røret kan sprekke, kollapse eller svikte termisk. Denne veiledningen gir et strukturert utvalgsrammeverk feller ingeniører, innkjøpsledere og laboratorieteknikere som kjøper inn smeltet kvarts or smeltet silikarør produkter for industrielle og vitenskapelige bruksområder.

Utvelgelsesprosessen følger fem trinn: (1) definere det termiske og kjemiske miljøet, (2) bestemme nødvendig OD og boring, (3) beregne minimum veggtykkelse for trykk- eller vakuumbelastning, (4) velge riktig kvartsrør klasse (gjennomsiktig, lav-OH, melkeaktig eller farget), og (5) bekrefte tilgjengelighet og leveringstid med din leverogør av kvartsglassrør . Hvert trinn er dekket i detalj nedenfor med referansedata og utførte eksempler.

Kvartsglassrør Produktutvalg: Seks stogardformer

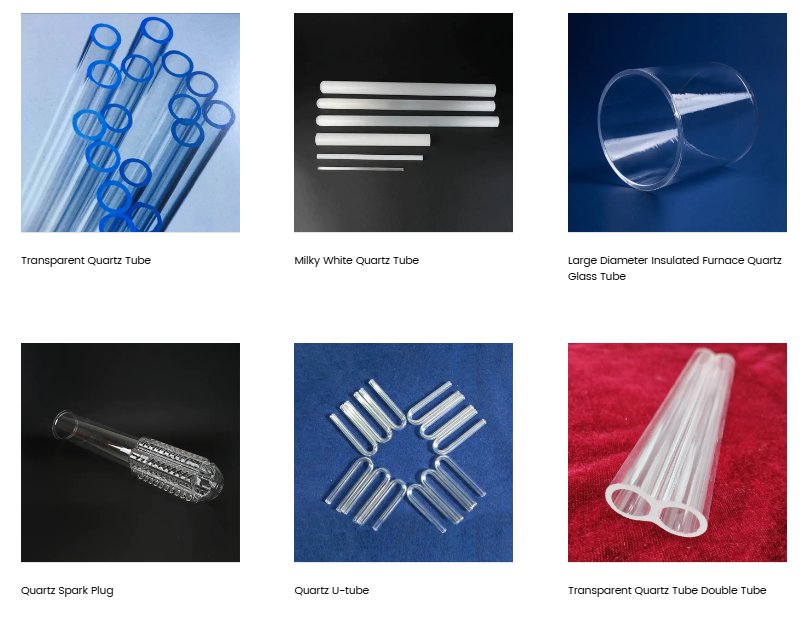

Bildet nedenfor viser seks representative produktformer fra Yancheng Mingyang's kvartsglassrør rekkevidde. Hvert skjema dekker et distinkt applikasjonskrav, fra stogard transparente rør til komplekse dobbelborings- og U-rørgeometrier.

Fra produktutvalget som vises: Gjennomsiktig kvartsrør (øverst til venstre, blåtippet) — stogard klar smeltet silikarør med SiO2-innhold større enn 99,9 % og optisk transmittans over 93 %, brukt i UV-lamper, halvlederovner og optiske instrumenter. Milky White Quartz Tube (øverst i midten) — gjennomskinnelig (ugjennomsiktig) rør produsert ved kontrollert bobling under fusjon, optimalisert for infrarøde oppvarmingsapplikasjoner der diffus strålingsfordeling er nødvendig. Stor diameter isolert ovn kvarts glassrør (øverst til høyre) — wide-bore høytemperatur kvartsrør for diffusjonsovn og CVD-reaktorapplikasjoner opp til 1200°C kontinuerlig drift. Kvarts tennplugg (nederst til venstre) — presisjonsmaskinert kvartskomponent som demonstrerer den sekundære prosesseringsevnen til Mingyang-anlegget. Kvarts U-rør (nederst i midten) — bøyd kvartsrør for varmevekslere og resirkulerende væskesystemer. Gjennomsiktig kvartsrør Double Tube (nederst til høyre) — koaksial dobbeltboring glassrør for applikasjoner som krever to uavhengige væske- eller gasskanaler i en enkelt kropp, for eksempel UV-steriliseringslamper og spesialkjemiske reaktorer.

Trinn 1: Definer det termiske og kjemiske miljøet

Før du spesifiserer en dimensjon, må du definere driftsmiljøet. Kvartsglass fungerer annerledes enn borosilikatglass ( høy borosilikat glass mykner ved ca. 820°C; smeltet kvarts mykner ved 1665°C), så det første spørsmålet er om applikasjonen faktisk krever kvarts eller om borosilikatglass – brukt i målebeger med høyt borosilikatinnhold, trekantede kolber og trekantformede trakter i kjemilaboratorier – er tilstrekkelig. Hvis driftstemperaturen overstiger 500 °C vedvarende, eller det forventes termisk sjokk (raske oppvarmings-/avkjølingssykluser), er kvarts det riktige valget.

Kjemisk kompatibilitet er den ogre miljøfaktoren. Kvartsglassrør motstår praktisk talt alle syrer (unntatt saltsyre, svovelsyre, salpetersyre, flussyre) og de fleste organiske løsningsmidler, noe som gjør den til standardvalget for levering av etsende medium i rørledninger i kjemisk industri. I medisinske og laboratoriemessige sammenhenger gjør dens biokompatibilitet den egnet for steriliseringsutstyr og analytiske instrumenter. Bruksområder som involverer flussyre eller varm fosforsyre krever alternative materialer som PTFE-forede rør.

Trinn 2: Bestem ytre diameter og boring for din applikasjon

Ytre diameter (OD) drives av beslaget, flensen eller ovnsboringen den må passe inn i. Boring (indre diameter, ID) drives av væske- eller gassstrømningshastigheten, eller komponenten som må passere gjennom røret (som et varmeelement eller optisk fiberpreform). Det horisontale søylediagrammet nedenfor viser de vanligste OD-områdene for hver hovedapplikasjonskategori av kvartsrør .

Diagrammet avslører at applikasjoner for halvlederovnsrør krever det bredeste OD-området – fra 50 mm til 200 mm – drevet av behovet for å romme 150 mm, 200 mm og 300 mm silisiumplater i ovnsrørets boring. Dette er det største og mest krevende segmentet for høytemperatur kvartsrør produkter og krever vanligvis isolerte ovnskvartsglassrør med stor diameter, slik som det som er vist i produktbildet ovenfor. UV bakteriedrepende lamper og halogen infrarøde varmerør opptar den smale diameteren (henholdsvis 8–25 mm og 10–20 mm), der tett OD-toleranse og utmerket UV-transmisjon er de primære valgkriteriene i stedet for strukturell belastningskapasitet. Laboratorie- og optiske fiberpreformstøtterør spenner over et moderat område (4–30 mm) og krever ofte de strammeste dimensjonstoleransene – typisk OD-toleranse på ±0,1 mm for presisjonsoptiske applikasjoner. Kjemiske reaktorrørledninger spenner over det bredeste praktiske området i daglige anskaffelser, fra 15 mm til over 100 mm, avhengig av strømningshastighet og reaktorskala. For tilpassede kvartsrør krav utenfor standardområder, tilbyr Yancheng Mingyang tegning og prosessering til spesifikasjoner med bekreftet dimensjonskontroll.

Trinn 3: Beregn minimum veggtykkelse for trykk og vakuumbelastning

Veggtykkelse er den mest sikkerhetskritiske dimensjonen i kvartsrør utvalg. Underspesifisert veggtykkelse fører til rørbrudd under internt trykk eller kollaps under eksternt vakuum. Følgende formel (fra ASME B31.3 kjemiske anleggsrør, tilpasset glassmaterialer) gir et konservativt første estimat:

t_min = (P x OD) / (2 x S P)

Der P = indre overtrykk (MPa), OD = ytre diameter (mm), S = tillatt spenning for smeltet kvarts (omtrent 7 MPa for vedvarende belastning ved romtemperatur; reduser med 50 % over 800°C). En sikkerhetsfaktor på minst 4x anbefales for kvarts på grunn av sin sprø sviktmodus.

• Eksempel 1 (UV-lampekonvolutt): OD = 20 mm, indre trykk tilnærmet atmosfærisk (0 gauge). Minimum vegg: 1,0–1,5 mm er standard. Den primære driveren er mekanisk håndteringsrobusthet, ikke trykk.
• Eksempel 2 (trykksatt kjemisk reaktor, 0,3 MPa): OD = 50 mm, P = 0,3 MPa, S = 7 MPa. t_min = (0,3 x 50) / (2 x 7 0,3) = 15/14,3 = 1,05 mm. Påfør 4x sikkerhetsfaktor: minimum vegg = 4,2 mm. Spesifiser 5 mm vegg for standard tilgjengelighet.
• Eksempel 3 (halvlederdiffusjonsovn, vakuum til 0,01 Pa): Kollapspress styrer. For et 100 mm OD-rør er minimumsveggen for vakuumservice vanligvis 3–4 mm, som bekreftet av finite element-analyse. Rådfør deg med din leverogør av kvartsglassrør for bekreftelse av vakuumklassifisert veggtykkelse.

For kvartsrørsovn applikasjoner ved atmosfærisk trykk, veggtykkelse bestemmes først og fremst av termisk gradientstyring: tynnere vegger utjevner temperaturen raskere (lavere termisk stress), men har mindre mekanisk styrke. For standard atmosfæriske ovnsrør er 2–3 mm veggtykkelse typisk for OD 50–100 mm.

Trinn 4: Velg riktig kvartskvalitet for søknaden din

Ikke alle kvartsglassrør karakterer er utskiftbare. Karakteren bestemmer hydroksylinnhold (OH), transmisjonsspektrum, bobletetthet og overflatefinish - som hver påvirker ytelsen i spesifikke bruksområder. Radardiagrammet nedenfor sammenligner fire hovedkarakterer på tvers av seks utvalgskriterier.

Radardiagrammet fremhever avveiningene mellom de tre oftest anskaffede kvartsrørkvalitetene. Gjennomsiktig høy-OH kvarts (vist på produktbildet som de blå tuppene) utmerker seg i UV-transmisjon og optisk klarhet – noe som gjør det til standardvalget for UV kvartsrør bruksområder som bakteriedrepende lamper, UV LED-emballasje, UV-smeltede kvartskyvetter og UV kvarts plate komponenter. Imidlertid gjør dets relativt høye hydroksylinnhold (typisk 150–300 ppm OH) den uegnet for høytrykks kvikksølvlamper eller metallhalogen HID-kilder, der OH-absorpsjon ved 2,72 mikron forårsaker for tidlig mørkning av lampen. Lav-OH dehydroksylert smeltet silikarør med OH-innhold under 10 ppm - og under 5 ppm oppnåelig gjennom vakuumdehydroksylering - skårer høyest på lav-OH-aksen og er det riktige valget for HID-lampekonvolutter, halogenlamperør og fjerninfrarøde kvartsrørvarmere der røret må overføre IR-stråling effektivt gjennom hele levetiden. Melkeaktig (ugjennomsiktig) kvartsrør ofrer UV og synlig transmisjon helt i bytte for overlegen diffus IR-emisjon, noe som gjør den til den foretrukne karakteren for infrarøde fjerninfrarøde kvartsrørvarmere og karbonfiberkvartsvarmere der jevn varmefordeling over røroverflaten er nødvendig. Både lav-OH og melkeaktige kvaliteter opprettholder samme utmerkede termiske motstand og kjemiske motstand som transparent kvarts. For applikasjoner som krever at SiO2-innholdet skal bekreftes over 99,9 % - for eksempel halvleder CVD-rør, kvarts digel applikasjoner, eller smeltet kvarts rods brukt som støtte for laboratorie-kvartsdigeler - dokumentasjon for analysesertifikat (CoA) bør bes om fra leverandøren.

Trinn 5: Lengdetoleranse, dimensjonsstandarder og tilpassede spesifikasjoner

Standard kvartsglassrør leveres i lengder på 1000 mm, 1500 mm og 2000 mm. Kuttlengder med toleranse på ±1 mm er standard; strammere toleranser (±0,5 mm eller bedre) er tilgjengelig for presisjonsoptiske og halvlederapplikasjoner med ekstra ledetid. Linjediagrammet nedenfor viser hvordan dimensjonelle toleransekrav påvirker praktisk OD-område tilgjengelighet fra et standard produksjonsanlegg.

Linjediagrammet demonstrerer en grunnleggende avveining ved anskaffelse av kvartsrør: etter hvert som kravene til dimensjonstoleranse skjerpes, reduseres den maksimalt oppnåelige ytre diameteren på grunn av begrensningene ved presisjonstrekking og slipeoperasjoner. I standard toleranseklassen (±1 mm), er ODs opptil 200 mm tilgjengelige – som dekker hele spekteret av halvlederovnsrør og store kjemiske reaktorapplikasjoner. Ved optisk toleranse (±0,2 mm) er den praktiske maksimale OD ca. 80 mm, som dekker de fleste laboratorie- og optiske fiberpreform-støtterørapplikasjoner. Ved toleranse av halvledergrad (±0,1 mm) er maksimal OD rundt 50 mm, noe som gjenspeiler de intensive slipe- og poleringsoperasjonene som kreves for å oppnå dette nivået av presisjon på et sprøtt materiale. For tilpassede kvartsrør krav som kombinerer stor OD med stram toleranse – for eksempel et 150 mm OD-rør med ±0,2 mm toleranse for en spesialisert MOCVD-reaktor – utvidede ledetider på 4–8 uker er typiske og bør tas med i prosjektplanleggingen. Yancheng Mingyang tilbyr ingeniørrådgivning om dimensjonsspesifikasjoner for å hjelpe kundene med å identifisere minste toleranseklassen som tilfredsstiller deres funksjonskrav, og unngår overspesifikasjoner som unødvendig forlenger leveringstiden og øker anskaffelseskostnadene.

Applikasjonsspesifikk referanse for valg av kvartsrør

Følgende tabell konsoliderer det fire-trinns utvalgsrammeverket til en hurtigreferanse for de vanligste bruksområdene for kvartsglassrør. Den dekker hele produktbredden fra standard høyrent kvartsglassrør and stav i kvartsglass komponenter til spesialiserte varme- og optiske produkter.

Kvartsglassprodukter utover rør: Utvidet produktutvalg

Mens kvartsglassrør and glassrør produkter utgjør kjernen i produktspekteret, leverer Yancheng Mingyang en bred portefølje av kvarts- og spesialglassprodukter som dekker komplementære applikasjonsbehov. Disse inkluderer stav i kvartsglasss (smeltede kvartsstaver og kvartskrystallstaver) for optiske og strukturelle applikasjoner, kvarts glassplate and vindu i kvartsglass paneler for vakuumkamre og optiske sammenstillinger, UV kvarts plate and UV Rund Kvartsplate Med Hull for fotolitografi og UV-herdesystemer, og UV Fused Quartz Cuvettes og kvartskyvette rektangulære formater for spektroskopi og analytiske instrumenter.

Innen varmeproduktsegmentet produserer selskapet halogenvarmer infrarød rør, langt infrarød kvartsrørvarmer forsamlinger, og karbonfiber kvarts varmeapparat and kvarts karbonfiber infrarødt varmerør produkter for industrielle prosessoppvarmingsapplikasjoner. Disse oppvarmingsproduktene utnytter de melkeaktige og lav-OH kvartsrørkvalitetene for å maksimere infrarøde utslippseffektivitet. For laboratorie- og vitenskapelige forskningsapplikasjoner inkluderer utvalget laboratoriekvartsdigel and silika smeltedigel laboratorium produkter, ugjennomsiktig smeltet silika-digel for krystallvekst, og klar kvartsdigel varianter for prosesser som krever visuell overvåking av smelten. Spesialiteter inkluderer instrumenter i kvartsglass , høy borosilikat measuring cup , trekantet trakt , og trekantet kolbekjemi glassvarer - som bygger bro mellom standard laboratorieglassvarer og høyytelses kvartssegmenter.

Selskapet leverer også lydhelbredende instrumenter inkludert krystall sangskål , Crystal Alchemy Bowls , Kvartskrystall stemmegaffel , Krystall syngende trekant , Krystallharpe , og Krystall synger den hellige gral produkter – et voksende bruksområde som utnytter de akustiske resonansegenskapene til høyrent smeltet kvartsglass for terapeutisk og musikkinstrumentbruk.

Om Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. er et selskap som spesialiserer seg på produksjon av kvarts og spesielle glassprodukter. Det er produksjonsanlegget til Jinzhou Mingde Quartz Glass Co., Ltd. i Jiangsu-provinsen. Siden etableringen har selskapet utviklet seg raskt, introdusert avansert teknologi og produksjonsutstyr fra både nasjonale og internasjonale kilder, og kontinuerlig forbedret produktkvalitet. Basert på sine egne produksjonsfordeler, har selskapet utviklet en rekke produkter som er egnet for markedet og møter behovene til ulike kunder, og løser mange presserende produksjonsutfordringer for sine kunder over hele verden.

Selskapets produkter inkluderer kvartsglassrørs , dobbelthulls kvartsglassrør, kvartsglassstenger, kvartsplater, safirvinduer, kalsiumfluoridglassvinduer, infrarøde ultrafiolette belegg, høytrykksbestandige aluminiumsilikatglassvinduspaneler, kvartsglassinstrumenter, instrumenter med høyt borosilikatglass, kvartsdigler, kvartsgylte varmerør, kvartsgullbelagte varmerør, langt-infrarøde retningsbestemte strålingsvarmer, ultrafiolette bakteriedrepende lamper og andre spesielle typer kvartsglassprodukter. Selskapet er en profesjonell skikk Leverandør av kvartsglassrør og Glass Pipe Factory, som betjener kunder innen halvledere, optikk, kjemikalier, ny energi, medisinsk og elektrisk lyskildeindustri over hele Europa, Amerika, Japan, Sør-Korea og utover.
