Brukes kvarts i smelting?

Brukes kvarts til smelting: Et direkte svar

Ja, kvarts brukes direkte i smelte- og høytemperatursmelteprosesser, spesielt i form av kvarts digel , et kar laget av smeltet silisium som inneholder smeltet silisium under krystallvekst i halvleder- og fotovoltaisk industri. Kvartsdigel er hovedproduktet laget av høyrent kvartssand for solcelle- og halvlederfeltene, og den brukes hovedsakelig til å støtte kontinuerlig krystallisering under høye temperaturforhold. Den fungerer som en forbrukbar kvartsenhet som brukes til å holde polysilisiumråmateriale når den varmes opp over smeltepunktet og trekkes inn i en enkelt krystallblokk. Materialet er valgt fordi vanlige ildfaste materialer eller metaller ikke kan opprettholde den kjemiske renheten som kreves for elektronisk og solenergi silisium, mens kvartsglass kan. Fra dette tidspunktet forklarer denne artikkelen hvorfor kvarts utfører denne rollen så effektivt, hvordan kvartsdigler av halvlederkvalitet og fotovoltaisk kvalitet er forskjellige, hvordan de er strukturert internt, og hvordan kjøpere kan velge riktig kvartsglassprodukt for sin egen smelte- eller termiske prosesslinje.

Kvartsdigel har egenskapene til renhet, homogenitet og høy temperaturbestandighet. Fra perspektivet til fysisk termisk oppførsel er deformasjonspunktet for en typisk kvartsdigel rundt 1100 grader Celsius , er mykningspunktet rundt 1730 grader Celsius , og maksimal kontinuerlig brukstemperatur er rundt 1100 grader Celsius , som kan nå omtrent 1450 grader Celsius i korte perioder. Denne høye renheten kombinert med vedvarende høytemperaturmotstand gir grunnlaget for pålitelig silisiumstang-enkrystalltrekking og konsistent enkeltkrystallkvalitet, noe som gjør kvartsdigelen til et av de viktigste hjelpematerialene i enkeltkrystalltrekkesystemet. Kvartsdigler er generelt delt inn i to kategorier i henhold til deres anvendelse: halvlederkvalitet (elektronisk kvalitet) kvartsdigler og fotovoltaisk kvalitet (solar grade) kvartsdigler, hver produsert til forskjellige renhets- og strukturelle spesifikasjoner.

Hvorfor kvartsglass tåler de termiske kravene til smelting

Kvartsglass, også referert til som smeltet kvarts eller smeltet silika, produseres ved å smelte ekstremt rent silisiumdioksid ved temperaturer over 1700 grader Celsius og deretter avkjøle det til et ikke-krystallinsk, amorft fast stoff. Denne amorfe strukturen gir kvartsglass en svært lav termisk ekspansjonskoeffisient, noe som betyr at materialet ikke sprekker lett når det varmes opp og avkjøles gjentatte ganger, en egenskap som er avgjørende under smeltesyklusene som brukes i krystalltrekkeovner. I motsetning til vanlig soda-kalkglass, kan høyrente kvartsglassrør og kvartsglassstavprodukter tåle raske temperatursvingninger uten å knuses, og det er grunnen til at kvartsglassvinduer og kvartsglassplatekomponenter også er mye brukt som observasjonsporter og strukturelle elementer i høytemperaturovnsutstyr.

Kjemisk renhet er den andre grunnen til at kvarts fungerer godt i smeltemiljøer. Enhver metallisk urenhet som migrerer fra en digelvegg til smeltet silisium kan endre de elektriske egenskapene til den resulterende krystallen, noe som er uakseptabelt i halvlederproduksjon. Høyrent kvartsglassrør, kvartskrystallstaver og kvartsglassstaver er raffinert for å minimere sporelementer som jern, aluminium og alkalimetaller, og holder smelten kjemisk stabil gjennom hele trekkeprosessen. Diagrammet nedenfor presenterer en generell sammenligning av viktige driftsegenskaper mellom smeltet kvarts og to andre tradisjonelle materialer av ildfast type som ofte diskuteres i ovnsdesignlitteratur, og illustrerer hvorfor smeltet kvarts fortsatt er det foretrukne foringsmaterialet for silisiumsmelter.

Denne horisontale søylesammenlikningen viser at smeltet kvartsglass rangerer spesielt høyt i kjemisk renhet og termisk sjokkmotstand, de to egenskapene som er mest kritiske for å inneholde smeltet silisium uten å forurense det. Dimensjonsstabilitetsvurderingen reflekterer den svært lave termiske ekspansjonskoeffisienten beskrevet tidligere, som holder digelformen konsistent selv når ovnen går gjennom ekstrem varme. Optisk gjennomsiktighet er inkludert fordi det lar operatører visuelt overvåke smeltenivået og krystallvekstgrensesnittet uten å åpne ovnen, en praktisk fordel med kvartsglassvindu og kvartsglassplatevisningskomponenter. Mekanisk hardhet vurderes mer moderat, siden kvartsglass er sterkt i kompresjon, men kan være sprøtt ved plutselige mekaniske påvirkninger, noe som er grunnen til at forsiktige håndteringsprotokoller er viktige under installasjon og fjerning av en laboratorieenhet med kvarts- eller silikadigel. Samlet sett illustrerer diagrammet at kombinasjonen av renhet, termisk elastisitet og stabilitet, snarere enn rå hardhet, er det som gjør smeltet kvarts til standardvalget for silisiumsmeltebeholdere.

Halvlederkvalitet versus fotovoltaisk kvartsdigel

Kvartsdigler er vanligvis delt inn i kategorier av halvlederkvalitet (også kalt elektronisk kvalitet) og fotovoltaisk klasse (også kalt solenergiklasse), og skillet er basert på renhetsnivået som kreves av nedstrømsapplikasjonen. Digler av halvlederkvalitet støtter veksten av monokrystallinske silisiumblokker som til slutt vil bli skåret i skiver for integrerte kretser, der selv deler-per-milliard urenheter kan påvirke enhetens ytelse, så disse diglene er produsert med den strengeste renhetskontrollen og den strengeste spesifikasjonen for det indre laget. Deler av fotovoltaisk kvalitet støtter silisiumbarrer beregnet for solceller, der renhetstoleransen er noe bredere fordi solcelleytelsen er mindre følsom for sporforurensninger enn logikk- og minnebrikkeytelse, noe som tillater en annen balanse mellom digelkostnadseffektivitet og spesifikasjon.

Dette radardiagrammet sammenligner kvartsdigel av halvlederkvalitet og fotovoltaisk kvalitet over seks kvalitative attributter som betyr mest for kjøpere som kjøper en kvartsdigel for bruk i laboratorie- eller produksjonsovner. Halvlederprofilen strekker seg lenger utover på renhet, boblekontroll og veggensartethet, noe som gjenspeiler den strammere produksjonstoleransen som kreves for råmateriale for waferfabrikasjon. Den solcelleprofilen dekker fortsatt et bredt område av diagrammet, noe som indikerer at det fortsatt er et høyytelsesprodukt, men med en mer balansert fordeling på tvers av gjennomsiktighet og termisk stabilitet i stedet for å presse alle egenskaper til det maksimale. Devitrifikasjonsmotstand, som betyr motstand mot uønsket krystallisering av glassoverflaten under langvarig varmeeksponering, er tett matchet mellom de to karakterene fordi begge er bygget av smeltet silika med lignende termisk basiskjemi. Kjøpere som vurderer en laboratorieprøve av kvartsdigel eller en hel produksjonsbatch kan bruke denne typen sammenligningsrammeverk for å bestemme hvilken kvalitet som passer deres spesifikke smeltesykluslengde og produktrenhetsmål.

Strukturen til en kvartsdigel: en isometrisk visning

En produksjonskvartsdigel er ikke et enkelt ensartet lag av glass. Det består vanligvis av et ytre ugjennomsiktig lag som gir strukturell støtte og varmefordeling, et klart eller halvklart indre lag som kommer i direkte kontakt med det smeltede silisiumet, og i mange design et boblelag klemt mellom dem som hjelper til med å håndtere termisk stress og avgassing under smeltesyklusen. Diagrammet nedenfor presenterer en isometrisk, merket visning av denne lagdelte strukturen, som er nyttig for å forstå hvorfor en ugjennomsiktig smeltet silika-digel og en klar kvartsdigel ofte refererer til forskjellige soner i samme overordnede produktfamilie i stedet for helt separate produktlinjer.

Det ytre ugjennomsiktige laget som er synlig i diagrammet er sammensatt av fine, tettpakkede silikapartikler som sprer varmen jevnt rundt smeltedigelveggen og gir den mekaniske stivheten som trengs for å holde vekten av silisiumladningen under en lang trekksyklus. Rett under den sitter bobleovergangslaget, som inneholder en kontrollert fordeling av mikroskopiske gasslommer som hjelper til med å absorbere termisk ekspansjonsspenning og reduserer risikoen for sprekkdannelse når digelen varmes opp fra omgivelsestemperaturen til driftsområdet. Det innerste klare laget er produsert med høyest renhet av silika og færrest bobler, siden dette er overflaten som direkte berører smeltet silisium og derfor har størst innflytelse på forurensningskontrollen. Felgen og veggprofilen vist i bunnen av diagrammet er konstruert til en bestemt tykkelsesgradient, tykkere nær basen for å støtte vekten av smelten og gradvis avsmalnende mot kanten, noe som hjelper digelen med å opprettholde dimensjonsstabilitet gjennom hele den termiske syklusen. Å forstå denne lagdelte konstruksjonen hjelper anskaffelsesteam med å vurdere om en levert kvartsdigelprøve, enten den er beskrevet som en ugjennomsiktig smeltet silika-digel eller en klar kvartsdigel, oppfyller den interne kvaliteten som forventes for en spesifikk ovns- og trekkeprosess.

Produksjonsprosess og kvalitetskontroll

Produksjon av en kvartsdigel begynner med å hente inn høyrent kvartssand, som siktes og behandles kjemisk for å fjerne metalliske urenheter før den mates inn i en roterende støpeovn. Inne i ovnen smeltes sanden ved ekstremt høy temperatur mens formen roterer, slik at sentrifugalkraften kan fordele den smeltede silikaen jevnt og bygge opp den lagdelte veggstrukturen beskrevet i forrige avsnitt. Etter det innledende formingsstadiet, går digelen gjennom en rekke etterbehandlingstrinn, inkludert kanttrimming, overflateinspeksjon og dimensjonsverifisering, før den gjennomgår endelige kvalitetskontroller som vurderer boblefordeling, veggtykkelsesensartethet og optisk klarhet i det indre laget. Fordi forurensning på ethvert stadium kan kompromittere hele partiet, opprettholder produksjonsanlegg dedikert til produksjon av kvartsglass, inkludert kvartsdigel, kvartsglassrør og stavlinjer av kvartsglass, kontrollerte rene miljøer som er adskilt fra generelt industristøv og luftbårne partikler.

Dette søylediagrammet illustrerer den relative tidsvektingen for hvert hovedproduksjonstrinn i en typisk produksjonslinje for kvartsdigeler, basert på generelle prosessbeskrivelser som er vanlige i produksjonslitteratur for smeltet silika i stedet for en enkelt fast tidsplan. Det roterende smeltetrinnet opptar den største delen av behandlingstiden fordi det er der den lagdelte veggstrukturen dannes og hvor temperaturkontrollen må være mest presis for å unngå ujevn veggtykkelse. Råvareforberedelse er også relativt tidkrevende, siden sikting og rensing av kvartssand til det nødvendige renhetsnivået ikke kan fremskyndes uten å risikere forurensning senere i prosessen. Avkjøling krever også en nøye kontrollert tidsplan, fordi avkjøling av en stor del av smeltet silika for raskt kan introdusere indre spenninger som senere fører til sprekker under ovnsdrift. Trimming og inspeksjon opptar relativt kortere vinduer i den generelle tidslinjen, men de forblir essensielle kvalitetsporter som avgjør om en ferdig kvartsdigel eller et relatert kvartsglassinstrument oppfyller de dimensjonale og optiske standardene som kreves av halvleder- og solcellekunder.

Beyond Silicon Smelting: Den bredere kvartsglassproduktfamilien

Mens kvartsdigelen er sentral for silisiumsmelting, støtter det samme basismaterialet en bred familie av spesielle optiske glassprodukter som brukes på tvers av laboratorie-, industri- og til og med velværeapplikasjoner. Høyrente kvartsglassrør og kvartsglassstaver brukes til å fremstille laboratorieapparater som et laboratoriesett med kvartsdigeler, glassrørsammenstillinger og tilpassede smeltede kvartsstaver for forskningsmiljøer der kjemisk treghet og varmebestandighet er nødvendig. Kvartsglassplate og kvartsglassvinduskomponenter, sammen med UV-kvartsplate og UV-rund kvartsplate med hull, brukes der ultrafiolett transmisjon eller høytemperaturvisningstilgang er nødvendig, siden vanlig glass ikke overfører ultrafiolette bølgelengder like effektivt som smeltet kvarts. Sammensmeltede kvartsstaver og kvartskrystallstaver er også formet til halogenvarmer og infrarøde varmerørkomponenter, inkludert kvartsrørvarmer, karbonfiberkvartsvarmer og infrarøde varmerørprodukter av kvartskarbonfiber, som er avhengige av samme renhet og termiske støtmotstand som gjør kvarts egnet for første plassering av silisium.

En interessant utvidelse av kvartsglassteknologi er bruken i lydhelbredende instrumenter. Fordi smeltet kvarts kan formes til presise, jevne veggtykkelser og produserer en klar, vedvarende resonans når den vibreres, brukes den til å produsere en sangskål, krystallalkymiboller, en krystallsangtrekant, en krystallharpe, en stemmegaffel i kvartskrystall og en krystallsyngende hellig gral. Disse instrumentene er avhengige av de samme roterende smelte- og presisjonsveggkontrollteknikkene som brukes i smeltedigelproduksjon, bare brukt til et annet akustisk formål i stedet for et termisk. Andre støttende laboratorieartikler laget av det samme smeltede silikamaterialet inkluderer en UV-smeltet kvartskyvette, en rektangulær kvartskyvette, varmebestandige båtkomponenter av smeltet kvartsglass med høy renhet, og laboratorieglassvarer for generell bruk som en trekantet kolbe, en trekantformet trakt og en høy borosilikat-måling som drar nytte av kjemiske målinger og stabilitet av borosilikat. høy borosilikatglassandel.

Dette smultringdiagrammet presenterer et generelt kvalitativt syn på hvordan smeltet kvartsglass er fordelt på tvers av store brukssegmenter, basert på typiske industriproduktkategorier i stedet for en spesifikk statistisk undersøkelse. Digel- og halvledersegmentet sammen med laboratorieglass utgjør den største delen av diagrammet, noe som gjenspeiler det faktum at termisk prosessering og analytisk kjemi fortsatt er de mest etablerte bruksområdene for smeltet silika med høy renhet. Oppvarming og infrarøde rørapplikasjoner opptar et meningsfullt mellomsegment, siden infrarøde varmerør i kvartskarbonfiber og halogenvarmerkomponenter har vokst jevnt og trutt ettersom industri- og forbrukervarmeutstyr i økende grad favoriserer infrarøde elementer med hurtig respons. Optiske og UV-vindusapplikasjoner, inkludert UV-kvartsplate og kvartsglassvinduprodukter, danner et mindre, men stabilt segment knyttet til spesialisert instrumentering og steriliseringsutstyr som er avhengig av ultrafiolett overføring. Det lydhelbredende instrumentsegmentet er det minste til sammenligning, men det representerer en særegen nisje der de akustiske egenskapene til smeltet kvarts, snarere enn dens termiske eller optiske egenskaper, er den primære verdidriveren, og viser hvordan et enkelt basismateriale kan støtte svært forskjellige sluttbruksindustrier.

Velge riktig kvartsdigel eller kvartsglasskomponent

Å velge mellom en kvartsdigel av halvlederkvalitet og fotovoltaisk kvalitet, eller mellom forskjellige spesifikasjoner for kvartsglassrør og kvartsglassstaver, bør starte med en klar definisjon av driftstemperaturområdet og renhetstoleransen til nedstrømsproduktet. Kjøpere bør også vurdere tykkelsen på smeltedigelen og lagstrukturen, siden et tykkere ytre ugjennomsiktig lag generelt støtter lengre enkrystalltrekkesykluser, mens et tynnere, mer jevnt indre klart lag støtter lavere forurensningsrisiko. Følgende liste oppsummerer praktiske utvalgskriterier som anskaffelses- og ingeniørteam vanligvis vurderer før de fullfører en ordre av kvartsdigel eller relatert smeltet kvartskomponent.

• Bekreft den maksimale kontinuerlige driftstemperaturen og den kortsiktige topptemperaturen som digelen eller røret må tåle under den tiltenkte smelte- eller oppvarmingssyklusen.
• Tilpass renhetsgraden til følsomheten til nedstrømsproduktet, velg halvlederkvalitet for råmateriale for waferfabrikasjon og fotovoltaisk kvalitet for solcelleblokkproduksjon.
• Gjennomgå spesifikasjonen for boblefordeling og veggens enhetlighet, spesielt for det indre kontaktlaget som berører det smeltede materialet direkte.
• Bekreft dimensjonstoleranser mot den spesifikke ovnen eller trekkeutstyret digelen, kvartsglassrøret eller kvartsglassstangen skal installeres i.
• Be om veiledning for håndtering og oppbevaring for å redusere risikoen for termisk sjokk eller mekanisk skade før komponenten tas i bruk.

Dette område- og linjediagrammet illustrerer et generelt oppadgående bruksmønster av smeltede kvartskomponenter på tvers av ovnsproduksjonslinjer over en flerårsperiode, i samsvar med den bredere ekspansjonen av monokrystallinsk silisiumproduksjon rapportert over solcelle- og halvlederforsyningskjeden de siste årene. Den jevne stigningen fra venstre til høyre gjenspeiler økende ovnskapasitetsøkninger over hele industrien, som hver krever sitt eget sett med kvartsdigler, kvartsglassrør og støttende smeltede silikakomponenter. Det skraverte området under linjen understreker den kumulative karakteren av denne etterspørselen, siden smeltedigler og relaterte komponenter er forbruksartikler som må skiftes regelmessig i stedet for å installeres én gang, i motsetning til selve ovnsutstyret. Dette mønsteret understreker hvorfor konsekvent, kvalitetskontrollert forsyning av kvartsdigel- og kvartsglassstavprodukter er viktige for produsenter som driver kontinuerlige eller nesten kontinuerlige krystallvekstlinjer. Kjøpere som vurderer langsiktige forsyningsforhold ser ofte etter leverandører som kan demonstrere stabil produksjonskapasitet som holder tritt med denne typen vedvarende flerårig vekstkurve.

Om Yancheng Mingyang Quartz Products Co., Ltd.

Yancheng Mingyang Quartz Products Co., Ltd. er et selskap som spesialiserer seg på produksjon av kvarts og spesielle glassprodukter. Yancheng Mingyang Quartz Products Co., Ltd. er produksjonsanlegget til Jinzhou Mingde Quartz Glass Co., Ltd. i Jiangsu. Siden etableringen har selskapet utviklet seg raskt, introdusert avansert teknologi og produksjonsutstyr i inn- og utland, og kontinuerlig forbedret produktkvalitet. Basert på sine egne fordeler har selskapet utviklet en rekke produkter egnet for markedet som møter behovene til ulike kunder, og har løst mange presserende produksjonsutfordringer for sine kunder i hele forsyningskjeden for kvarts og spesialglass.

Selskapets produktspekter inkluderer kvartsglassrør, dobbelthulls kvartsglassrør, kvartsglassstaver, kvartsplater, safirvinduer, kalsiumfluoridglassvinduer, infrarøde og ultrafiolette belegg, høytrykksbestandige aluminosilikatglassvinduspaneler, kvartsglassinstrumenter, instrumenter med høy borosilikatglass, kvartsglass-gullinstrumenter, kvartsglass, varmekvartsglass. kvarts infrarøde varmerør, langt-infrarøde retningsbestemte strålingsvarmer, ultrafiolette bakteriedrepende lamper og andre spesielle typer kvartsglassprodukter. Dette brede produksjonsomfanget gjør at selskapet kan støtte kunder som trenger både standard kvartsdigel og kvartsglassrørforsyning, samt mer spesialiserte gjenstander som safirvindu og infrarøde varmerørkomponenter innenfor et enkelt leverandørforhold.

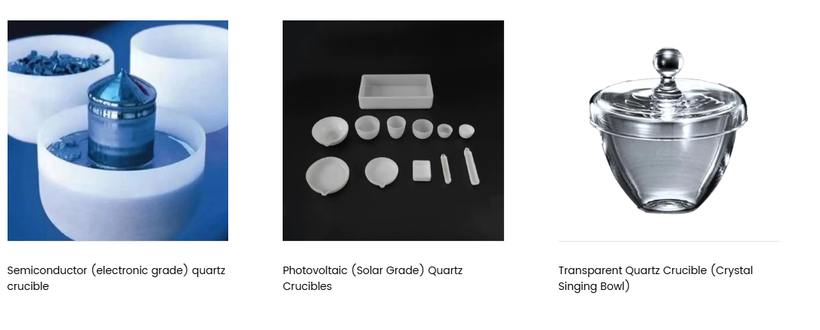

Produkteksemplene vist ovenfor illustrerer rekkevidden innenfor kvartsdigelfamilien, fra en halvleder (elektronisk kvalitet) kvartsdigel med sin karakteristiske lagdelte veggstruktur, til et sett med fotovoltaiske (solar grade) kvartsdigler i varierende størrelser for forskjellige ovnskapasiteter, til en gjennomsiktig kvartsdigel med tynne verdier som også har en sinstalklar form. lydhelbredende applikasjoner. Denne visuelle serien fremhever hvordan det samme smeltede silikamaterialet og produksjonsekspertisen omsettes til produkter for svært forskjellige sluttbruksindustrier, fra silisiumkrystallsmelting til laboratorieglassvarer til akustiske instrumenter, alt produsert med samme underliggende oppmerksomhet til renhet og strukturell presisjon.
