Hva er kjernefordelene med kvartsdigler sammenlignet med keramiske eller grafittdigeler?

Kvartsdigel er en spesiell høytemperaturbestandig beholder laget av silisiumdioksid med høy renhet, som spiller en uerstattelig rolle i høytemperatursmelting, krystallvekst og materialrensing. Som et viktig funksjonelt forbruksmateriale i moderne industri, spiller kvartsdigel en nøkkelrolle i solcelle-, halvleder-, optisk glass og andre industrier med sine unike fysiske og kjemiske egenskaper.

1. Grunnleggende egenskaper ved kvartsdigel

Materialegenskaper
Kjerneråmaterialet i kvartsdigelen er silisiumdioksid med høy renhet. Dens renhet er en nøkkelindikator for å måle kvaliteten og ytelsen til kvartsdigelen, og har en avgjørende innflytelse på stabiliteten, den kjemiske inertheten og levetiden til digelen i høytemperaturmiljøer.

I vanlige industriområder, som glassproduksjon, keramisk brenning og annen industri, er renhetskravene for kvartsdigler relativt løse, men vanligvis må de nå mer enn 99,9%. Kvartsdigler av dette renhetsnivået kan oppfylle de grunnleggende kravene til høytemperaturbeholdere i generelle industrielle produksjonsprosesser, for eksempel å tåle en viss høy temperatur og motstå erosjon av vanlige kjemikalier.

I disse bruksscenariene brukes kvartsdigler hovedsakelig til å holde smeltede glassråmaterialer, keramiske slam og andre materialer. Deres renhet kan sikre at det ved relativt lave temperaturer og korte oppvarmingstider ikke vil være noen betydelige negative effekter på produktkvaliteten på grunn av tilstedeværelsen av urenheter.

Innenfor avanserte teknologifelter som halvledere og solceller har imidlertid renhetskravene til kvartsdigler nådd et nesten krevende nivå. Renheten til silika i ultra-høy renhet kvarts digler er ekstremt høy, og urenhetsinnholdet må kontrolleres strengt på ppm (deler per million) nivå. Dette er fordi i halvleder- og fotovoltaisk industri er materialene som behandles ekstremt følsomme for urenheter. Selv spor av urenheter kan forårsake alvorlige problemer som krystalldefekter og elektrisk ytelsesforringelse, og dermed påvirke ytelsen og utbyttet til sluttproduktet.

For eksempel, under veksten av enkrystall silisium, brukes kvartsdigelen som en beholder for silisiummaterialer. Urenheter inne i den kan diffundere inn i silisiumkrystallen, påvirke renheten og de elektriske egenskapene til silisiumkrystallen, og dermed påvirke konverteringseffektiviteten til solceller og ytelsen til halvlederenheter. Derfor, for å møte behovene til disse avanserte industriene, kontrolleres ultrahøy renhet kvartsdigler strengt når det gjelder valg av råmateriale, produksjonsprosesskontroll og kvalitetsinspeksjon for å sikre at renheten når ekstremt høye standarder.

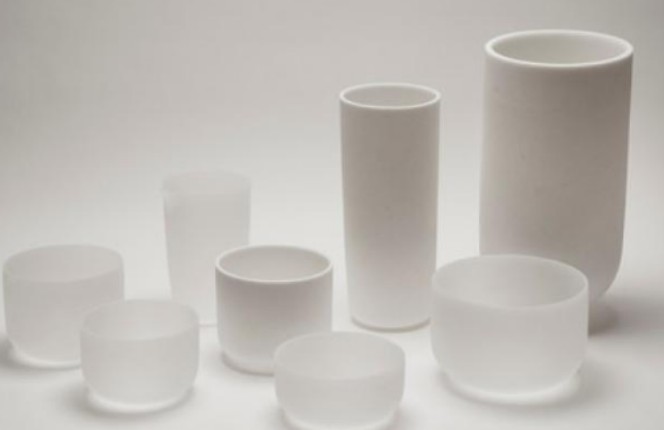

Fysisk form

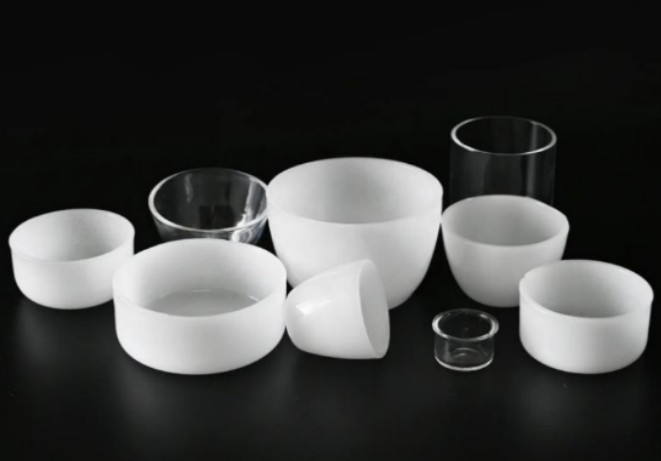

Kvartsdigels er gjennomsiktige eller gjennomskinnelige i utseende, og denne unike optiske egenskapen er nært knyttet til dens interne mikrostruktur. Kvartsdigler med høy renhet har vanligvis høy gjennomsiktighet fordi de har svært få indre urenheter og en relativt komplett krystallstruktur, og lyset blir mindre spredt og absorbert når det forplanter seg inne.

Denne høygjennomsiktige kvartsdigelen er ikke bare vakker i utseende, men kan også gi et klart synsfelt i noen eksperimenter og produksjoner som krever observasjon av tilstanden til smeltede materialer eller reaksjonsprosesser, noe som er praktisk for operatører å overvåke i sanntid.

Tvert imot, hvis kvartsdigelen inneholder sporbobler eller andre urenheter, vil lyset møte flere spredningsgrensesnitt under forplantningen, noe som får lyset til å spre seg og reflektere, noe som gjør digelen gjennomskinnelig eller ugjennomsiktig. Tilstedeværelsen av bobler påvirker ikke bare gjennomsiktigheten til digelen, men kan også ha en negativ effekt på digelens styrke og stabilitet ved høye temperaturer. For eksempel, under høytemperaturoppvarming, kan bobler utvide seg eller sprekke, forårsake sprekker eller skade på digeloverflaten, og dermed påvirke levetiden og sikkerheten.

Overflatebehandling
Moderne kvartsdigler behandles ofte med spesielle belegg på innerveggen. Det vanligste beleggmaterialet er silisiumnitrid, som effektivt kan forhindre at det smeltede materialet fester seg til digelens indre vegg, og kan også forlenge digelens levetid til en viss grad. Ensartetheten og vedheften til belegget er viktige indikatorer på kvaliteten på digelen.

2. Ytelsesfordeler med kvartsdigler

Utmerket varmebestandighet
Kvartsdigels yter utmerket i arbeidsmiljøer med høy temperatur. Dens unike silisiumdioksidmolekylære struktur gir den utmerket høytemperaturstabilitet og kan opprettholde strukturell integritet under kontinuerlige høytemperaturforhold. Denne varmebestandigheten skyldes den spesielle silisium-oksygenbindingsmetoden til kvartsmaterialer, som har høy bindingsenergi og stabil struktur.

I praktiske applikasjoner tåler kvartsdigler det høye temperaturmiljøet som kreves for smelting av metaller eller krystallvekst i lang tid uten å myke og deformere, noe som er betydelig bedre enn vanlige keramiske produkter. Det er verdt å merke seg at høytemperaturstabiliteten til kvartsdigelen ikke bare reflekteres i den statiske temperaturmotstanden, men også i den dynamiske temperaturendringer. Den kan opprettholde gode mekaniske egenskaper, noe som er vanskelig for mange andre materialer å oppnå.

Utmerket kjemisk stabilitet
Den kjemiske tregheten til kvartsdigelen er ekstremt enestående. I vanlige smeltemiljøer viser den utmerket korrosjonsbestandighet mot de fleste kjemikalier. Spesielt i sure medier, kvartsdigeler reagerer knapt med vanlige uorganiske syrer, noe som sikrer renheten i smelteprosessen. Det skal selvsagt påpekes at kvartsmaterialer er mer følsomme for noen få sterke syrer som flussyre og varm fosforsyre, og korroderes også lett i sterke alkaliske miljøer.

Denne selektive kjemiske stabiliteten gjør kvartsdigler til et uerstattelig valg innen felt som halvledere og solceller som krever ekstremt høy renhet. Ved faktisk bruk sikrer denne kjemiske inertheten ikke bare prosessstabilitet, men unngår også risikoen for smelteforurensning.

Gode ​​termiske egenskaper
De termiske fysiske egenskapene til kvartsmaterialer er ganske unike. Dens termiske ekspansjonskoeffisient er ekstremt lav, noe som betyr at størrelsen på kvartsdigelen endres svært lite under temperaturstignings- og fallprosessen. Denne funksjonen gir to betydelige fordeler: For det første kan den opprettholde god dimensjonsstabilitet under temperatursykling; for det andre reduserer det risikoen for strukturelle skader forårsaket av termisk stress.

Selv om kvartsdigler har en viss evne til å motstå termisk sjokk, må brukere fortsatt være forsiktige for å unngå drastiske temperaturendringer, fordi raskt termisk sjokk fortsatt kan forårsake mikrosprekker. I faktisk drift anbefales det å ta i bruk et gradvis oppvarmings- og avkjølingsprogram, som kan maksimere de termiske ytelsesfordelene til kvartsdigler og forlenge levetiden.

Renhetsgaranti
Høy renhet er en av de mest stolte egenskapene til kvartsdigler. Kvartsdigler produsert ved hjelp av avanserte renseprosesser kan ha ekstremt lave urenhetsnivåer. Denne renhetsfordelen er viktig for prosesser som halvleder-enkeltkrystallvekst som krever ekstremt høy materialrenhet.

Renhetsgarantien til kvartsdigler gjenspeiles hovedsakelig i tre aspekter: For det første blir råvarene strengt siktet og renset; for det andre utføres produksjonsprosessen i et rent miljø; og til slutt gjennomgår det ferdige produktet flere renhetstester. Denne omfattende kvalitetskontrollen sikrer at kvartsdigelen ikke blir en kilde til forurensning under bruk.

Renhetskravene for ulike bruksområder varierer også. High-end halvlederapplikasjoner krever vanligvis kvartsdigler med høyeste renhet, mens noen industrielle applikasjoner kan hensiktsmessig slappe av standardene.

3. Oversikt over produksjonsprosessen

Produksjonen av kvartsdigeler er en presis og kompleks prosess som involverer flere nøkkelprosesskoblinger. Den første er forberedelsesstadiet for råvarer. Produksjonen av høykvalitets kvartsdigler må starte med streng råvaresikting. Kvartsmalm av høy kvalitet må gå gjennom flere fysiske skjermingsprosesser som partikkelstørrelsesklassifisering, magnetisk separasjon og fjerning av jern, og flotasjonsrensing.

Deretter utføres dyp kjemisk rensebehandling, inkludert syrevaskeprosess, høytemperaturklorering og ultrarent vannrensing, for å sikre at renheten til råvarene når mer enn 99,99%. De rensede råvarene må bestå flere kvalitetskontrollprosedyrer som ICP-MS-deteksjon, laserpartikkelstørrelsesanalyse og fuktighetstesting for å legge grunnlaget for påfølgende prosessering.

Smeltestøping er kjerneleddet i produksjonsprosessen. For tiden er de to viktigste prosessrutene lysbuemetode og smeltemetode. Produksjonen av buemetoden utføres i et høyvakuummiljø, ved bruk av et grafittelektrodesystem med høy renhet, og kvartssanden smeltes ved nøyaktig å kontrollere lysbueenergien, og deretter brukes det datastyrte sentrifugalsystemet for å oppnå jevn støping.

Denne prosessen krever sanntidsovervåking av temperaturfeltfordelingen for å sikre stabiliteten til den smeltede tilstanden. Smeltemetoden bruker en spesiell ovn med flertemperatursonekontroll, smelter under en beskyttende atmosfære, bruker en høypresisjonsgrafittform for å danne, og eliminerer til slutt intern stress gjennom en gradientkjølende glødingsprosess. De to prosessene har sine egne fordeler og er egnet for produksjon av digler med forskjellige spesifikasjoner og bruksområder.

Det dannede smeltedigelemnet må gjennom en rekke presisjonsbearbeidings- og overflatebehandlingsprosesser. Maskinering inkluderer CNC presisjonstrimming, indre overflatepolering og kantbehandling for å sikre dimensjonsnøyaktighet og overflatekvalitet. Overflatebeleggingsteknologi er spesielt kritisk, og avanserte prosesser som plasmaspraying eller CVD kjemisk dampavsetning brukes til å danne et jevnt og tett beskyttelseslag av silisiumnitrid på den indre veggen av digelen.

Spesielle prosesser som ultralydrensing, overflateaktiveringsbehandling og antistatisk behandling er nødvendig for å forbedre produktets ytelse ytterligere. Disse fine prosesstrinn er direkte relatert til levetiden og prosessstabiliteten til digelen.

For å sikre produktkvalitet er det etablert et komplett kvalitetskontrollsystem. Dimensjonsdeteksjon bruker teknologier som tredimensjonal laserskanning, høypresisjons rundhetstesting og ultralydtykkelsesmåling for å oppnå digital kontroll i full størrelse.

Ytelsestester inkluderer høytemperaturdeformasjonstester, termiske sjokktester og renhetsanalyse for å simulere faktiske bruksforhold for å verifisere produktets pålitelighet. Den ikke-destruktive testkoblingen bruker teknologier som røntgenfeildeteksjon, ultralydtesting og optisk automatisk sortering for å sikre at produktet ikke har noen interne defekter. Hver testkobling har strenge kvalitetsstandarder, og ukvalifiserte produkter vil bli isolert og behandlet umiddelbart.

4. Hovedbruksområder

Anvendelse for solcelleindustrien:
I den fotovoltaiske industrikjeden spiller kvartsdigler en nøkkelrolle, spesielt i veksten av enkrystall silisium. Når du bruker Czochralski-metoden for å produsere enkeltkrystallsilisium, må kvartsdigelen, som en smeltet silisiumbeholder, tåle et høytemperaturmiljø på mer enn 1600 °C. Det spesielle med solcelle-kvalitets kvartsdigler er at: først må dens indre vegg vanligvis belegges med silisiumnitridbelegg, som kan forhindre at silisiumsmelten fester seg til digelveggen og effektivt kontrollere penetreringen av oksygeninnhold; for det andre, på grunn av de ekstreme renhetskravene til enkrystall silisiumvekst, må digelen være laget av kvartssand med ultrahøy renhet, og metallurenhetsinnholdet må kontrolleres på ppb-nivået.

Det er verdt å merke seg at under kontinuerlige høytemperaturarbeidsforhold vil kvartsdigelen gradvis krystallisere og danne en kvartsfase, noe som vil redusere den mekaniske styrken til digelen betydelig. Derfor er fotovoltaiske digler vanligvis utformet som engangsprodukter, og en ny digel må byttes ut for hver ovn med enkrystall silisiumvekst.

Anvendelser for halvlederproduksjon:
Halvlederindustrien har stilt strengere tekniske krav til kvartsdigler. I fremstillingsprosessen av silisium-enkelkrystaller for integrerte kretsløp, må kvartsdigler ikke bare sikre ekstremt høy renhet, men også ha utmerket termisk stabilitet og dimensjonsnøyaktighet.

De spesielle egenskapene til digler av halvlederkvalitet er: For det første må forberedelsen med lysbuemetoden utføres under beskyttelse av argon med ultrahøy renhet for å unngå mulig forurensning; for det andre er den indre overflatebehandlingsprosessen mer sofistikert, og beleggtykkelsen må kontrolleres med nøyaktighet på mikronnivå; for det tredje er det strenge krav til digelens termiske historie, og det må sikres at det ikke frigjøres flyktige stoffer ved høye temperaturer.

Med den kontinuerlige reduksjonen i størrelsen på halvlederenheter, fortsetter kvalitetskravene til kvartsdigler å øke, spesielt når det gjelder å redusere mikrodefekter og kontrollere oksygeninnholdet. Nye utfordringer har blitt stilt.

Bruk av spesielle materialer forberedelse:
Når det gjelder spesialmaterialer, kvartsdigeler vise unik applikasjonsverdi. Ved smelting av edelt metall, som for eksempel rensing av platinagruppemetaller, kan den kjemiske tregheten til kvartsdigler sikre at metallene ikke blir forurenset; ved produksjon av spesialglass, som optisk glass og laserglass, sikrer den høye renheten til kvartsdigler lystransmittansen til glass; i vekstprosessen til laserkrystaller, som YAG, safir og andre krystaller, kan kvartsdigler gi et stabilt smeltemiljø.

De spesielle kravene til disse applikasjonene for digler inkluderer: utforming av spesifikke geometriske former for forskjellige smelteegenskaper; utvikle spesielle belegg for å forbedre grensesnittegenskapene; og optimalisering av termisk feltfordeling i henhold til prosesskrav. I noen spesielle anledninger er det også nødvendig med gjennomsiktige kvartsdigler for å observere smelteprosessen.

Anvendelse av vitenskapelige forskningseksperimenter:
Innenfor materialvitenskapelig forskning er kvartsdigler uunnværlige eksperimentelle verktøy. Egenskapene til laboratoriedigler er: ulike spesifikasjoner, alt fra noen få milliliter til flere liter; fin design, noen utstyrt med spesielle strukturlokk og ventiler; strenge renhetskrav, spesielt når det brukes til syntese av nanomaterialer.

Den spesielle verdien av digler av vitenskapelig forskningsgrad ligger i: For det første kan de møte de spesielle miljøkravene i forskning og utvikling av nye materialer, for eksempel ultrahøyt vakuum eller spesiell atmosfære; for det andre kan de tåle noen ekstreme eksperimentelle forhold, for eksempel rask temperaturstigning og -fall eller sterkt etsende miljø; for det tredje, noen forskningsdigler integrerer også spesielle funksjoner som temperaturmåling og observasjon.

Med utviklingen av materialvitenskap, utvikler vitenskapelig forskning kvarts-digler i retning av funksjonalisering og intelligens, for eksempel utvikling av kompositt-digler med katalytiske funksjoner, eller smarte digler med integrerte sensorer.

Søknader i nye felt:
I tillegg til tradisjonelle applikasjoner, viser kvartsdigler også brede muligheter innen nye teknologier. Ved fremstilling av tredjegenerasjons halvledermaterialer må kvartsdigler tilpasse seg høyere veksttemperaturer; i sintringsprosessen av litium-ion batteri positive elektrode materialer, stabiliteten til kvarts digler kan forbedre materialegenskaper; i forskning og utvikling av nye fotovoltaiske perovskittmaterialer gir kvartsdigler et ideelt reaksjonsmiljø.

Disse nye applikasjonene har fremsatt nye krav til kvartsdigler, inkludert utvikling av produkter med høyere temperaturgrader, forbedring av stabilitet i spesifikke kjemiske miljøer og utforming av mer komplekse strukturelle former. I fremtiden, med gjennombruddet av ny materialteknologi, vil anvendelsesomfanget til kvartsdigler bli ytterligere utvidet.

5. Forskjellen mellom kvartsdigel og keramisk eller grafittdigel
Kjemisk stabilitetsfordel:
Den kjemiske tregheten til kvartsdigel er utmerket, noe som hovedsakelig skyldes dens stabile SiO2 tetraedriske krystallstruktur. Under høytemperatursmeltemiljøer reagerer kvartsmateriale nesten ikke med de fleste metallsmelter, inkludert aktive metaller som silisium og aluminium. Denne egenskapen er spesielt viktig i halvlederproduksjon, fordi selv urenhetsforurensning på del per milliard nivå kan føre til en betydelig reduksjon i brikkeytelse.

Til sammenligning reagerer alumina-keramiske digler med visse overgangsmetaller ved høye temperaturer, mens grafittdigler uunngåelig introduserer karbonurenheter i smelten. Det er verdt å merke seg at kvartsdigler er spesielt motstandsdyktige mot uorganiske syrer og kan motstå korrosjon fra de fleste sterke syrer bortsett fra flussyre og varm fosforsyre. Men i et sterkt alkalisk miljø, spesielt under høye temperaturforhold, vil kvarts gradvis eroderes, noe som krever spesiell oppmerksomhet ved bruk.

Tilpasningsevne til høytemperaturmiljø:
Stabiliteten til kvartsdigeler i oksiderende atmosfærer med høy temperatur er dens betydelige fordel. I et luftmiljø kan den fungere stabilt i lang tid ved en temperatur nær mykgjøringspunktet, mens grafittdigelen raskt vil oksidere og tape under denne tilstanden. Eksperimentelle data viser at under samme forhold kan levetiden til kvartsdigelen nå 5-10 ganger så lang som grafittdigelen.

Selv om noen spesielle keramer som zirkoniumoksid også tåler høye temperaturer, har de ofte faseendringsproblemer, noe som resulterer i redusert termisk stabilitet. Kvartsdigelen kan ikke bare opprettholde en stabil form ved høye temperaturer, men også dens mekaniske styrke avtar sakte, noe som gjør den spesielt egnet for langvarige høytemperaturprosesser. I et vakuummiljø er ytelsen til kvartsdigelen enda bedre, og nesten ingen flyktig forurensning produseres.

Termiske ytelsesegenskaper:
De termiske fysiske egenskapene til kvartsmaterialer er unike. Dens termiske ekspansjonskoeffisient er bare omtrent 1/10 av den for vanlig keramikk, noe som gjør den nesten ikke åpenbare dimensjonsendringer når temperaturen endres. Denne funksjonen gir to viktige fordeler: for det første, under temperatursyklusen kvartsdigel er ikke lett å produsere termiske spenningssprekker; for det andre er den termiske tilpasningen med støtteutstyret bedre. Likevel er det fortsatt nødvendig å unngå raske temperaturendringer som overstiger 300 ℃/min for å forhindre termisk sjokkskade.

I motsetning til dette er vanlig keramikk mer utsatt for mikrosprekker under termiske sykluser på grunn av deres høyere termiske ekspansjonskoeffisienter. Selv om grafittmaterialer har god termisk ledningsevne, fører deres anisotropiske termiske ekspansjonsegenskaper ofte til strukturell deformasjon, noe som påvirker nøyaktigheten av bruken.

Renhetsforsikring:
I feltet av ultra-høy renhet applikasjoner, renhet fordelen av kvartsdigeler er uerstattelig. Det totale urenhetsinnholdet i høyrent kvartssand tilberedt ved moderne renseprosesser kan kontrolleres under 1 ppm. Dette renhetsnivået er kritisk for vekst av halvleder-enkeltkrystaller, ettersom fremmede urenheter kan bli en kilde til krystalldefekter.

I motsetning til dette er selv de høyeste rene keramiske diglene vanskelig å unngå migrering av sporforurensningselementer, mens grafittdigler alltid har risiko for karbonforurensning. I den faktiske produksjonen må kvartsdigler av halvlederkvalitet også gjennomgå spesielle overflatebehandlinger, for eksempel høytemperaturbrenning og avgassingsprosesser, for ytterligere å redusere risikoen for overflateforurensning. Denne strenge renhetskontrollen er grunnlaget for å sikre enhetens ytelse.

Optiske egenskaper:
De optiske egenskapene til gjennomsiktige kvartsdigler gir den unike bruksfordeler. I det ultrafiolette til nær-infrarøde båndet overstiger transmittansen av høyrent kvarts 90%, noe som lar operatøren direkte observere sanntidsstatusen til smelteprosessen. Denne visualiseringsfunksjonen er ekstremt viktig for prosessutvikling og prosesskontroll. For eksempel, i veksten av enkeltkrystall silisium, kan fast-væske-grensesnittmorfologien observeres intuitivt.

Derimot er keramiske og grafittdigeler helt ugjennomsiktige og kan bare overvåkes med indirekte midler. Moderne avansert produksjon har også utviklet kvartsdigler med observasjonsvinduer for å møte observasjonsbehovene til spesielle prosesser. Det er verdt å merke seg at gjennomsiktig kvarts gradvis mister gjennomsiktighet ved høye temperaturer, som er forårsaket av krystallisering, men dette påvirker vanligvis ikke dens grunnleggende funksjoner.

Overflateegenskaper:
Den spesialbehandlede kvartsdigel overflaten har utmerket ytelse. Gjennom teknologier som plasmaforbedret kjemisk dampavsetning, kan et silisiumnitridbelegg i nanoskala dannes på den indre overflaten av digelen. Dette belegget kan ikke bare effektivt forhindre smeltevedheft, men også hemme oppløsningen av kvarts i smelten.

Eksperimenter viser at det optimaliserte belegget kan forlenge levetiden til digelen med mer enn 30 %. I motsetning til dette er overflatemodifiseringen av keramiske digler vanskeligere, mens grafittdigler krever kompleks antioksidasjonsbehandling. Moderne overflateteknisk teknologi har også utviklet teknologi for gradientovergangslag, som i stor grad forbedrer bindingsstyrken mellom belegget og underlaget, og forbedrer ytelsen ytterligere. Disse overflatebehandlingsteknologiene er nøkkelgarantien for at kvartsdigelen fungerer stabilt under tøffe forhold.
